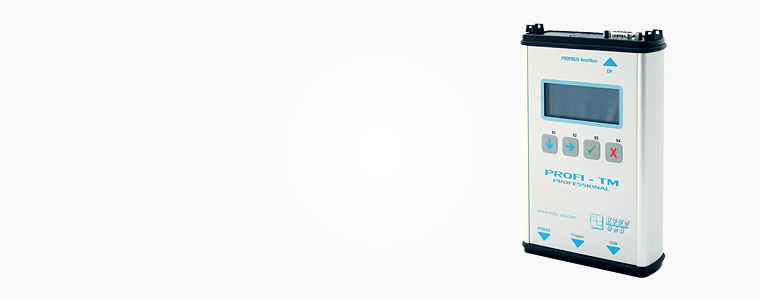

PROFI-TM Professional

Schnell und einfach Ihren PROFIBUS testen

Professioneller PROFIBUS Tester von Indu-Sol

Der PROFI-TM Professional hilft Ihnen Zeit und Geld zu sparen, denn Physik und Kommunikation Ihres PROFIBUS werden mit nur einem Gerät im laufenden Betrieb der Anlage gemessen. Der PROFIBUS-Tester der neuesten Generation unterstützt Sie bei Inbetriebnahme und Service und eignet sich auch für Abnahme und Zertifizierung von Neuanlagen.

Highlights PROFIBUS-Tester PROFI-TM Professional

  • Vollwertiger Telegrammmonitor
  • Schnellmessung mit Buszustandsanzeige
  • Messen ohne PC möglich
  • Bis zu 10 Messungen autark speicherbar
  • Vollständige physikalische und logische Analyse
  • Komfortable Oszilloskopfunktion
  • Detaillierte Topologieanzeige
  • Protokollausdruck

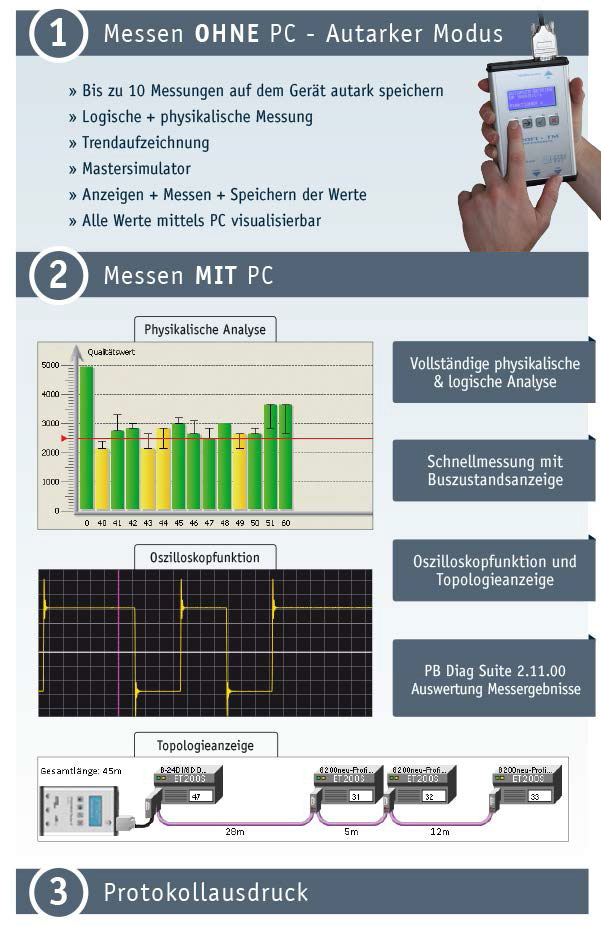

PROFIBUS messen ohne PG/Notebook
Das Messgerät ist problemlos über das beiliegende Anschlusskabel direkt auf den PROFIBUS aufzustecken. Die Anzeigen „Qmin“ und „Qmax“ geben Aufschluss über die Kommunikationsqualität. Bei Unterschreitung eines Wertes von 2.500 Qualitätspunkten sind weitere Maßnahmen im Sinne einer Tiefenanalyse durchzuführen. Die Bedienung ist durch das menügeführte Display sehr einfach und es besteht die Möglichkeit, bis zu zehn Messungen der physikalischen und logischen Bus-Qualität im Gerät zu speichern.

PROFIBUS messen mit PG/Notebook
Physikalische Bewertung
Alle ermittelten Qualitätswerte werden als Balkendiagramm teilnehmerbezogen dargestellt. Die voreingestellte Qualitätsgrenze von 2.500 sollte nicht unterschritten werden. Jeder Balken ist ein Abbild der Bit-Form, welcher sich aus der Bewertung der Flanken, der Pegelhöhe und dem Einschwingverhalten des gesendeten Signals pro Teilnehmer ergibt. Aus der Oszilloskopfunktion lassen sich EMV-Störungen, Signalformprobleme sowie Reflexionen für jeden Teilnehmer ableiten.

Messbeispiel PROFIBUS Tester PROFI-TM Professional Messung mit dem PROFI-TM Professional

Logische Bewertung
Die Analyse des Telegrammverkehrs gibt Auskunft über die Anzahl und die Art von teilnehmerspezifischen Telegrammfehlern. Darüber hinaus kann gezielt auf spezielle Ereignisse getriggert werden, um sporadisch auftretende Fehler aufzudecken und zu analysieren. Diagnosetelegramme werden im Klartext angezeigt und erleichtern die Auswertung.

Masterfunktion - PROFIBUS testen und prüfen ohne SPS
Topologiescan
Die Erkennung der topologischen Reihenfolge aller Teilnehmer erfolgt auf einen Meter genau. Gerätetypen werden dabei automatisch erkannt und übersichtlich dargestellt.

Passende Adapter für den PROFIBUS-Qualitätstester

  • Messadapter PB-DSUB-1: zwingend erforderlich zur Online-Messung und für Messung an kritischen Anlagen
  • M12 Y-Messadapter: zum Anschluss des PROFIBUS-Testers PROFI-TM Professional

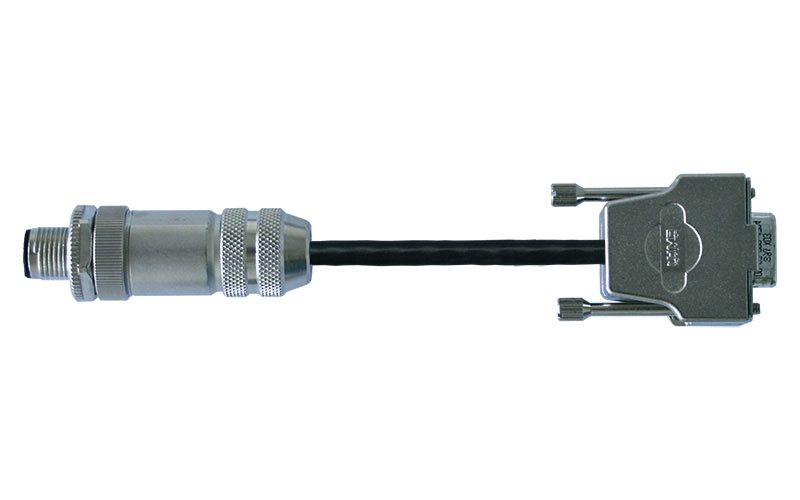

  • Set M12 Mess- und Programmieradapter: zum Anschluss eines INspektors® bzw. eines aktiven Programmierkabels (APKA II) an eine M12-Schnittstelle oder zum Anschluss an eine Messstelle (z.B. PBMX); Varianten: gerade, gewinkelt

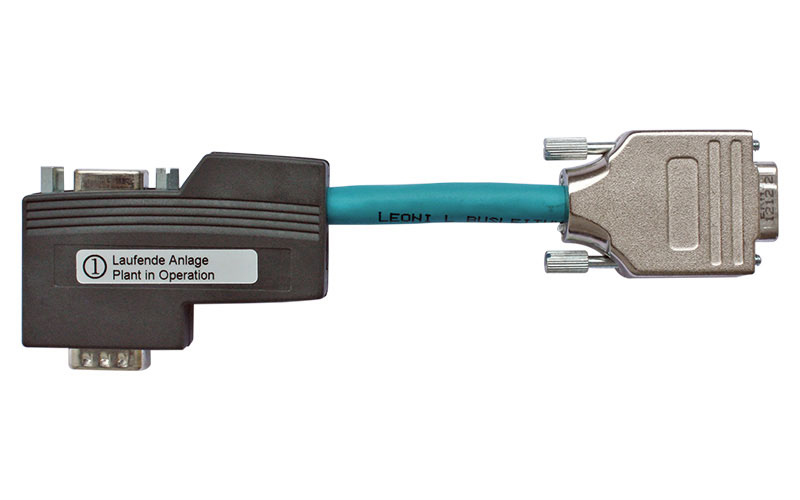

Adapter PB-DSUB-1 für PROFIBUS Tester PB-DSUB-1

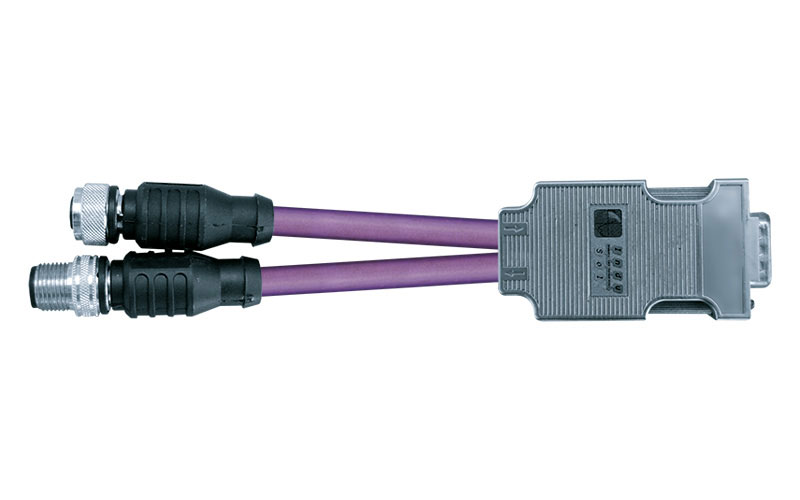

Y-Messadapter M12 für PROFIBUS Testgerät Y-Messadapter M12

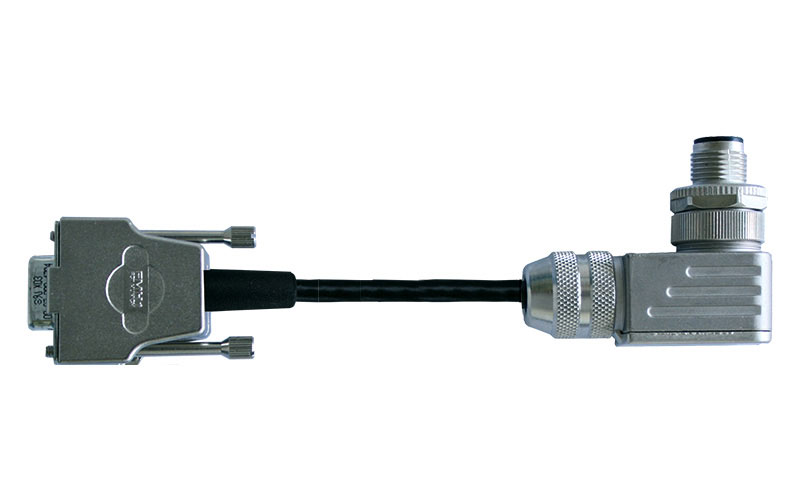

Adapter M12 gewinkelt für PROFIBUS Testgerät M12 gewinkelt
Adapter M12 gerade für PROFI-TM Professional M12 gerade

Produktdetails

Angebot für PROFI-TM Professional anfragen
Produktname Art. Nr.
110010004
110020004
110020015
110020013
110020018


Downloads


Zubehör


PROFIBUS Prospekt

PROFIBUS Broschüre Indu-Sol GmbH

Grundlagen und Zusammenhänge der bewährten Technologie in kompakter Form sowie Hinweise zur Überprüfung der Qualitätswerte

Produktkatalog

Produktkatalog Indu-Sol GmbH

Lösungen und Produkte zur Feldbus- und Netzwerkanalyse
