PB-Q ONE

PROFIBUS-Tester für schnelle Qualitätsdiagnosen

PROFIBUS Tester PB-Q ONE

Anstecken, messen, fertig!

Komplizierte, unverständliche Tabellen und Diagramme waren gestern! Der PROFIBUS-Tester PB-QONE ermöglicht Ihnen eine moderne Instandhaltung: Sie erhalten in Sekundenschnelle präzise Messergebnisse, die dank der grafischen Untermalung nach dem Ampelprinzip einfach auswertbar sind. Als einziges Gerät am Markt bietet es eine vollautomatische, rückwirkungsfreie Erkennung der PROFIBUS-Topologie unter laufenden Produktionsbedingungen. Diese und weitere nützliche Eigenschaften des kompakten Multifunktionsgeräts machen es zur rechten Hand jedes Instandhalters auf dem Weg zur einfachen Qualitätsdiagnose im PROFIBUS-Netzwerk.

Ihre Vorteile

  • Sie sparen Zeit
  • Sie sparen Aufwand
  • Sie sparen Geld
PROFIBUS Tester

Highlights PROFIBUS Tester

  • Vollautomatische Topologieerkennung
  • Einfache, übersichtliche Bedienung
  • In Sekundenschnelle zum Messergebnis
  • Automatische Bewertung mittels Ampelfunktion
  • Vollständige physikalische und logische Analyse
  • Entdecken Sie den PB-QONE & seine Vorteile in bewegten Bildern: Zum Video

PROFIBUS-Netzwerk präzise bewerten!

PB-Q ONE einfach anstecken, messen, fertig

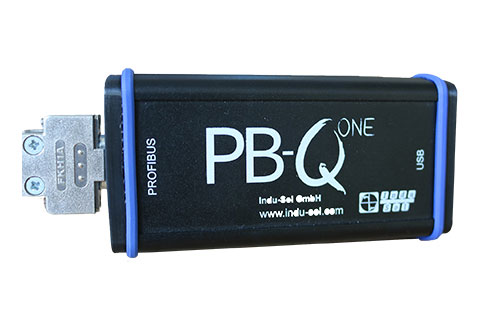

PROFIBUS Tester PB-QONE

Art.-Nr. 110010050

Funktionen PB-Q ONE

Der PB-QONE ist ein Werkzeug zur vollumfänglichen Bewertung der PROFIBUS-Kommunikationsqualität. Über einen mitgelieferten Adapter erfolgt die rückwirkungsfreie Anbindung der Hardware an das PROFIBUS-System.

Seine einfache, intuitive Bedienbarkeit und die übersichtliche Auswertung der Messergebnisse ermöglichen es in Sekundenschnelle, den Zustand der physikalischen und logischen Übertragungsqualität im Netzwerk zuverlässig zu bewerten. Darüber hinaus bietet der PB-QONE eine vollautomatische und komplett rückwirkungsfreie Topologie-Ermittlung unter laufenden Produktionsbedingungen. Als Ergebnis erfasst der PB-QONE die reale Verdrahtung aller Netzwerkteilnehmer und identifiziert sogar Repeater, Messstellen und die Leitungslängen zwischen den Geräten. In der grafischen Darstellung sind Messorte und Segmentstrukturen auf einen Blick ersichtlich. Damit ist der PB-QONE für jeden denkbaren Einsatzfall wie Ab- und Inbetriebnahme, Wartung und Service sowie Fehlersuche bestens geeignet.

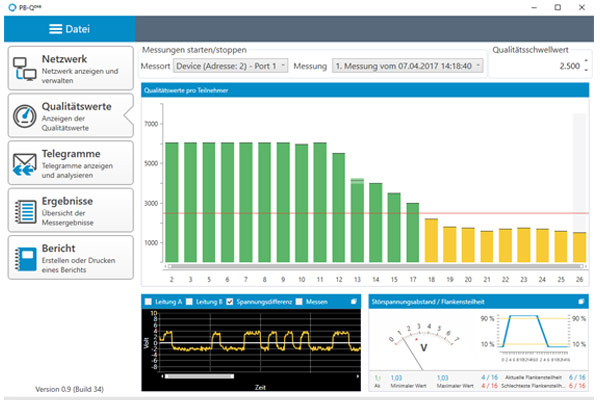

Qualitätswerte des PROFIBUS Testers Einfache Darstellung der Qualitätswerte

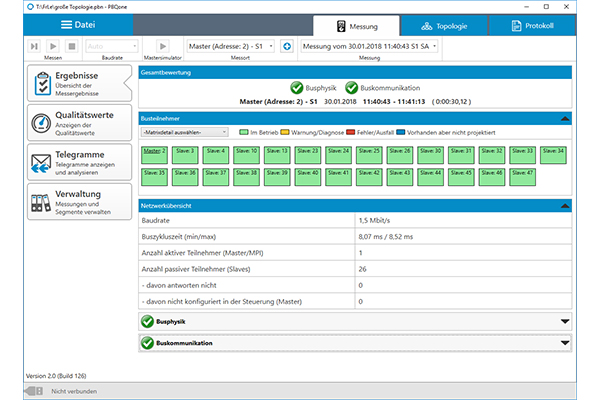

PB-Q ONE Diagnoseansicht Übersicht der Messergebnisse

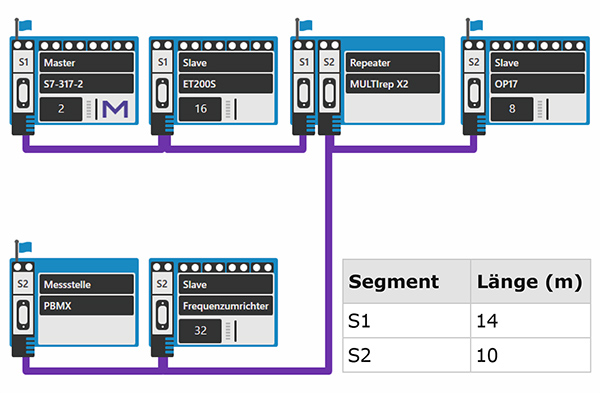

PB-Q ONE Topologiefunktion Topologie mit Messortverwaltung

Die Höhe des Balkens ist gleichzusetzen mit einem Maß für die physikalische Übertragungsqualität. In dieses fließt die Bewertung des Spannungs-Differenzpegels, der Anstiegsflanken und des Einschwingverhaltens ein. Im Ergebnis werden somit alle kapazitiven, induktiven und ohmschen Belastungen des Systems sichtbar.

Anwendervideo ansehen

Anwendervideo PB-Q ONE

Downloads

Zuverlässige Bewertung der



Physikalische Qualitätsanalyse

Signalqualität

Der PROFIBUS Tester ermittelt die Höhe der Spannungsdifferenz sowie die Form der Signale in der PROFIBUS Telegrammübertragung. Das Ergebnis ist ein Balkendiagramm mit einem Qualitätswert für jeden analysierten Busteilnehmer.

Abbildung Signalqualität PB-Q ONE

Störspannungsabstand

Am Störspannungsabstand lässt sich ablesen, wie stark das Signal eines Teilnehmers durch externe Störungen oder Signalschwankungen beeinflusst wird. Er gibt Aufschluss über sporadisch auftretende physikalische Fehler.

Abbildung Störspannungsabstand PB-Q ONE

Interesse geweckt?

Fragen Sie unsere Experten



Logische Qualitätsanalyse

Teilnehmerdetails

Alle Busteilnehmer werden in Form einer Baumstruktur einschließlich Adresse und detaillierten Diagnoseinformationen dargestellt. Die farbliche Unterlegung (grün, gelb, rot) ermöglicht eine sofortige Zustandsbewertung.

PB-Q ONE Baumstruktur

Telegrammmodus

Erweiterte Analysemöglichkeiten bietet die Betriebsart Telegramme. Über eine Vielzahl an Filter- und Triggermöglichkeiten kann der Datenverkehr nach Ereignissen, aber auch nach bestimmten Dateninhalten bewertet werden.

PB-Q ONE Telegrammmodus

Mastersimulator

Ein integrierter Mastersimulator ermöglicht die Ermittlung der reell verdrahteten Bustopologie sowie die Analyse der Signalqualität der angeschlossenen Busteilnehmer. Der Einsatz des Mastersimulators erfolgt im Offline-Modus ohne SPS.



Technische Angaben

  • PROFIBUS Schnittstelle: 9-poliger D-SUB-Stecker
  • USB: USB 2.0 Schnittstelle
  • Übertragungsrate: 9,6 kBit/s bis 12 MBit/s
  • Spannungsversorgung: 500 mA über USB
  • Abmessungen (H x B x T): 60 x 117 x 35 mm
  • Schutzart: IP20
  • Betriebstemperatur: 0 °C bis +50 °C
  • Lagertemperatur: -20 °C bis +70 °C
  • Konformität: CE

PROFIBUS-Netzwerk präzise bewerten!

PB-Q ONE einfach anstecken, messen, fertig

PROFIBUS Tester PB-QONE

Art.-Nr. 110010050

PROFIBUS Prospekt

PROFIBUS Broschüre Indu-Sol GmbH

Grundlagen und Zusammenhänge der bewährten Technologie in kompakter Form sowie Hinweise zur Überprüfung der Qualitätswerte

EMV Prospekt

EMV Produktkatalog

Die Broschüre erläutert den EMV-gerechten Aufbau und zeigt, wie sich Störeinflüsse messtechnisch detektieren lassen

Produktkatalog

Produktkatalog Indu-Sol GmbH

Lösungen und Produkte zur Feldbus- und Netzwerkanalyse
