Feldbus-Diagnose-Handheld FDH-1

Einfache, zuverlässige Diagnose in kurzer Zeit

Umfassendes Messgerät für PROFIBUS PA

Für eine reibungslose Produktion in der Prozessautomatisierung ist ein zuverlässig funktionierendes Automatisierungssystem essentiell. Das umfangreiche Mess- und Inbetriebnahmegerät Feldbus-Diagnose-Handheld FDH-1 schafft die Grundlage für einen störungsfreien Betrieb und somit auch höchste Verfügbarkeit Ihrer Prozessanlagen.

Das mobile Diagnosegerät für PROFIBUS PA und FOUNDATION Fieldbus H1 überprüft Segmente mit einem einzigen Tastendruck bereits vor Inbetriebnahme und weist auf notwendige Korrekturen hin bzw. auch ob bereits vorhandene Kabel für neue Installationen nutzbar sind.
Zugelassen ist das FDH-1 für den Betrieb in allen explosionsgefährdeten Bereichen.

Highlights Feldbus-Diagnose-Handheld FDH-1

  • Für Inbetriebnahme, Onlineüberwachung und Fehlersuche
  • Tragbares Gerät mit Display für bequeme Überwachung und Diagnose der Feldbusphysik
  • Integriertes Expertensystem gibt Hinweise zu Fehlerursachen und deren Behebung
  • Einfache Handhabung, mehrere Sprachen verfügbar
  • Verschiedene Versorgungsmöglichkeiten für verschiedene Betriebsarten
  • PC-Software für verbesserte Schnittstelle und Daten-Backup

Anwendungsfälle

  • Ermittlung des Störabstands aller am Segment installierten Feldgeräte
  • Kurzschlussschutz-Test am Gerätekoppler per Knopfdruck
  • Eignungsprüfung für installierte Kabel - Kontrolle von Kabeldurchgang, Signalpegel und Signalqualität
  • Integriertes Feldbus-Oszilloskop zur Signalanalyse

Messergebnisse

  • Massefehler und Unsymmetrie
  • Signalpegel
  • Jitter
  • Signalpolarität
  • Rauschen
  • Kommunikationsfehlerstatistik

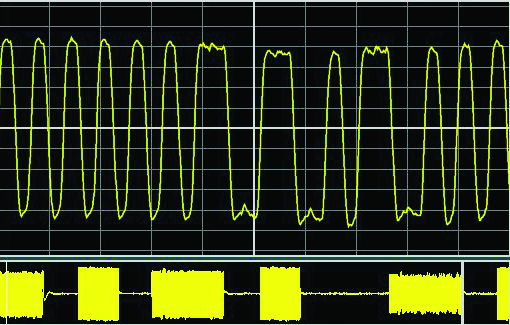

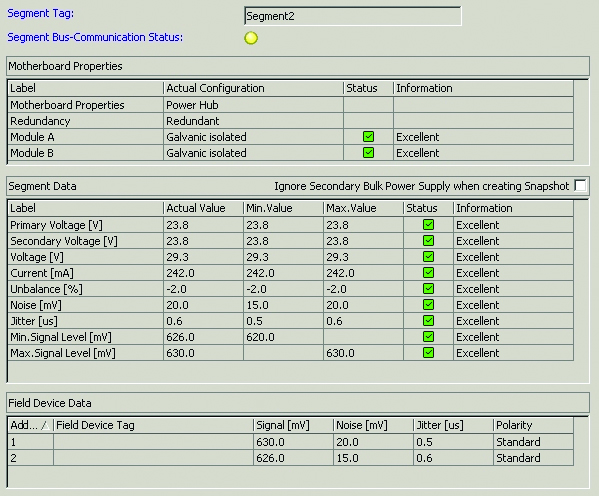

Segmentbewertung mit dem PROFIBUS PA Messgerät Segmentbewertung Oszilloskopfunktion des PROFIBUS PA Messgerätes Oszilloskopfunktion

Zubehör

Eine verbesserte Visualisierung liefert das Handheld mit der zusätzlichen FDH-1 Manager Software Premium. Diese lädt Daten hoch und vergleicht Online-Messdaten mit vorher abgespeicherten Aufzeichnungen.

Produktdetails

Angebot für Feldbus-Diagnose-Handheld FDH–1 anfragen
Produktname Art. Nr.
110010100
110010101


Lieferumfang

  • FDH-1 inkl. Transportkoffer
  • Messadapter mit 3-Pin-Prüfsteckern
  • Messadapter mit 3 Prüfklemmen
  • USB-Kabel
  • FDH-1 Manager Software Basic und Bedienungsanleitung

Downloads


PROFIBUS Prospekt

PROFIBUS Broschüre Indu-Sol GmbH

Grundlagen und Zusammenhänge der bewährten Technologie in kompakter Form sowie Hinweise zur Überprüfung der Qualitätswerte

Produktkatalog

Produktkatalog Indu-Sol GmbH

Lösungen und Produkte zur Feldbus- und Netzwerkanalyse
