PB-Q ONE: Der PROFIBUS-Tester

Für schnelle und präzise Qualitätsdiagnosen

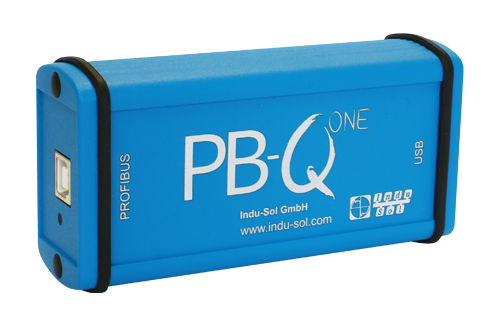

PROFIBUS Tester PB-Q ONE

Der Online-Tester für PROFIBUS-Netzwerke: Anstecken, Messen, Fertig!

Komplizierte, unverständliche Tabellen und Diagramme waren gestern! Der PROFIBUS-Tester PB-QONE ermöglicht Ihnen eine moderne Instandhaltung: Sie erhalten in Sekundenschnelle präzise Messergebnisse, die dank der grafischen Untermalung nach dem Ampelprinzip einfach auswertbar sind. Als einziges Gerät am Markt bietet es eine vollautomatische, rückwirkungsfreie Erkennung der PROFIBUS-Topologie unter laufenden Produktionsbedingungen. Diese und weitere nützliche Eigenschaften des kompakten Multifunktionsgeräts machen es zur rechten Hand jedes Instandhalters auf dem Weg zur einfachen Qualitätsdiagnose im PROFIBUS-Netzwerk.

PB-Q One: Der Online-PROFIBUS-Tester von Indu-Sol

Highlights des PROFIBUS-Testers PB-QONE

  • Einzigartig am Markt: Vollautomatische Topologieerkennung im laufenden Betrieb
  • Einfache, übersichtliche Bedienung
  • In Sekundenschnelle zum Messergebnis
  • Automatische Bewertung mittels Ampelfunktion
  • Auch für PROFIBUS PA geeignet (mit zusätzlichem Adapter)
  • Vollständige physikalische und logische Analyse für PROFIBUS DP & PA
  • Kurz und knapp: Entdecken Sie den PB-QONE und seine Vorteile. Jetzt Video ansehen



Ihre Vorteile mit dem PROFIBUS-Tester

  Sie sparen Zeit - Der PB-QONE liefert in Sekundenschnelle einfach auswertbare Messergebnisse

  Sie sparen Aufwand - Der PB-QONE ist einfach und intuitiv bedienbar auch ohne große Vorkenntnisse

✓  Sie sparen Geld - Mit dem PB-QONE haben Sie ein günstiges Multifunktionsgerät bei der Hand, welches Sie bei vielen Aufgaben in der PROFIBUS-Instandhaltung unterstützt

  Ein Gerät für Physik & Logik - Der PB-QONE ist ein multifunktionales Messgerät, welches zuverlässig sowohl die Physik als auch die Kommunikation Ihres PROFIBUS DP und PA-Netzwerks bewertet

  Ein Gerät für viele Aufgaben - Mit dem PB-QONE steht Ihnen ein komfortabler PROFIBUS-Tester für die Inbetriebnahme, Wartung, Service und Fehlersuche zur Verfügung

Kompakter PROFIBUS-Tester für unkomplizierte Diagnose und Messung in PROFIBUS-Netzwerken



Bewertung der physikalischen und logischen Kommunikationsqualität Ihrer PROFIBUS-Anlage

Der PB-QONE ist ein Werkzeug zur vollumfänglichen Bewertung Ihrer PROFIBUS-Kommunikationsqualität. Über einen mitgelieferten Adapter erfolgt die rückwirkungsfreie Anbindung der Hardware an das PROFIBUS-System.

Die einfache, intuitive Bedienung unseres PROFIBUS Testers und die übersichtliche Auswertung der Messergebnisse Ihres PROFIBUS-Netzwerks ermöglichen es in Sekundenschnelle, den Zustand der physikalischen und logischen Übertragungsqualität im Netzwerk zuverlässig zu bewerten.

Darüber hinaus bietet der PB-QONE eine vollautomatische und komplett rückwirkungsfreie Topologie-Ermittlung unter laufenden Produktionsbedingungen. Als Ergebnis erfasst der PB-QONE die reale Verdrahtung aller Netzwerkteilnehmer und identifiziert sogar Repeater, Messstellen und die Leitungslängen zwischen den Geräten. In der grafischen Darstellung sind Messorte und Segmentstrukturen auf einen Blick ersichtlich.

Damit ist der PB-QONE für jeden denkbaren Einsatzfall wie Ab- und Inbetriebnahme, Wartung und Service sowie Fehlersuche bestens geeignet.

Darstellung der Qualitätswerte (PROFIBUS-Messung mit PB-Q One)Einfache Darstellung der Qualitätswerte

Die Höhe des Balkens ist gleichzusetzen mit einem Maß für die physikalische Übertragungsqualität. In dieses fließt die Bewertung des Spannungs-Differenzpegels, der Anstiegsflanken und des Einschwingverhaltens ein.

Übersicht der Messergebnisse (PROFIBUS-Diagnose mit PB-Q One)Übersicht der Messergebnisse Darstellung der PROFIBUS-Topologie mittels PB-Q OneTopologie mit Messortverwaltung

Physikalische Qualitätsanalyse

Signalqualität

Der PROFIBUS Tester ermittelt die Höhe der Spannungsdifferenz sowie die Form der Signale in der PROFIBUS Telegrammübertragung. Das Ergebnis ist ein Balkendiagramm mit einem Qualitätswert für jeden analysierten Busteilnehmer.

Darstellung der Signalqualität, PROFIBUS-Tester PB-Q One

Störspannungsabstand

Am Störspannungsabstand lässt sich ablesen, wie stark das Signal eines Teilnehmers durch externe Störungen oder Signalschwankungen beeinflusst wird. Er gibt Aufschluss über sporadisch auftretende physikalische Fehler.

Darstellung des Störspannungsabstands, PROFIBUS-Tester PB-Q One

Logische Qualitätsanalyse

Teilnehmerdetails

Alle Busteilnehmer werden in Form einer Baumstruktur einschließlich Adresse und detaillierten Diagnoseinformationen dargestellt. Die farbliche Unterlegung (grün, gelb, rot) ermöglicht eine sofortige Zustandsbewertung.

Darstellung der PROFIBUS-Teilnehmer als Baumstruktur, PROFIBUS-Tester PB-Q One

Telegrammmodus

Erweiterte Analysemöglichkeiten bietet die Betriebsart Telegramme. Über eine Vielzahl an Filter- und Triggermöglichkeiten kann der Datenverkehr nach Ereignissen, aber auch nach bestimmten Dateninhalten bewertet werden.

PB-Q ONE Telegrammmodus

Mastersimulator

Ein integrierter Mastersimulator ermöglicht die Ermittlung der reell verdrahteten Bustopologie sowie die Analyse der Signalqualität der angeschlossenen Busteilnehmer. Der Einsatz des Mastersimulators erfolgt im Offline-Modus ohne SPS.



Technische Angaben

  • PROFIBUS Schnittstelle: 9-poliger D-SUB-Stecker
  • USB: USB 2.0 Schnittstelle
  • Übertragungsrate: 9,6 kBit/s bis 12 MBit/s
  • Spannungsversorgung: 500 mA über USB
  • Abmessungen (H x B x T): 60 x 117 x 35 mm
  • Schutzart: IP20
  • Betriebstemperatur: 0 °C bis +50 °C
  • Lagertemperatur: -20 °C bis +70 °C
  • Konformität: CE



Fragen Sie unsere Experten

Sie haben Fragen zum Produkt oder möchten eine Beratung? Wir stehen Ihnen gern zur Verfügung!



Zubehör für PROFIBUS-Tester PB-Q ONE

Damit Sie für alle Anforderungen gerüstet sind, bieten wir Ihnen hochwertiges Zubehör für den PROFIBUS-Tester PB-QONE an.

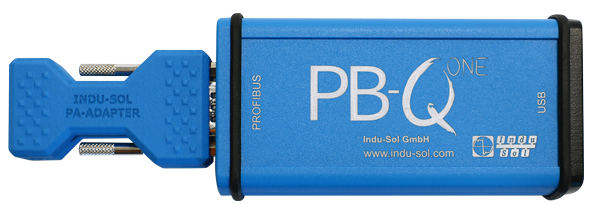

PROFIBUS PA-Adapter

PROFIBUS PA-Adapter für PROFIBUS Tester PB-Q ONE

Mit dem PROFIBUS PA-Adapter kann der PB-QONE auch für PROFIBUS PA-Netzwerke verwendet werden.

M12 Y-Messadapter

M12 Y-Messadapter für PROFIBUS Tester PB-Q ONE

Der M12 Y-Messadapter dient zum Anschluss des PROFIBUS Testers PB-QONE.


PROFIBUS-Netzwerk präzise bewerten!

Angebot für PROFIBUS-Tester PB-Q ONE anfragen
Produktname Art. Nr.
110010050
110020110
110020018
