PROFIBUS Netzwerk- / Infrastrukturkomponenten
Leistungsfähige PROFIBUS-Komponenten aus einer Hand
Zuverlässige Infrastrukturkomponenten für PROFIBUS-Systeme
In der modernen Industrie ist eine effektive Kommunikationsanalyse und -wartung von PROFIBUS-Netzwerken entscheidend, um störungsfreie Produktionsabläufe zu gewährleisten. Unsere Infrastrukturkomponenten bieten die notwendige Unterstützung für eine rückwirkungsfreie Anbindung von Diagnosetools, die selbst während des laufenden Betriebs eine umfassende Überwachung und schnelle Fehlerbehebung ermöglichen. Von der Planungsphase bis zur Inbetriebnahme und darüber hinaus sind unsere Komponenten darauf ausgerichtet, jederzeit sicheren und effizienten Zugang zu den Netzwerkstrukturen zu ermöglichen. Speziell entwickelte PG-/Service-Schnittstellen und Busanschlussstecker erlauben einen einfachen und funktionssicheren Zugriff auf das Netzwerk, ohne die laufende Produktion zu beeinträchtigen. Diese robusten und leicht zu handhabenden Komponenten sind kompatibel mit allen gängigen Kabeltypen und unterstützen Geschwindigkeiten bis zu 12 Mbit/s, was sie ideal macht für die schnelle und effiziente Fehleranalyse sowie die routinemäßige Wartung von PROFIBUS-Systemen. Durch die Integration unserer Infrastrukturkomponenten in Ihre Anlagen, sichern Sie die Zuverlässigkeit und Effizienz Ihrer industriellen Kommunikation.
-
PROFIBUS Messstellen
Für die PROFIBUS-Kommunikationsanalyse, egal ob bei der Inbetriebnahme, Wartung oder Fehlersuche, ist eine rückwirkungsfreie PROFIBUS-Messstelle für die Verbindung notwendiger Diagnosetools unbedingt erforderlich. Somit haben Sie jederzeit, auch während des Produktionsprozesses, Zugriff auf Ihre Anlagen ohne die Produktion unterbrechen zu müssen. Im PROFIBUS sollten bereits im Planungsprozess die geeigneten Möglichkeiten eines Netzwerkzugangs für Diagnosezwecke berücksichtigt werden.
Aktive PROFIBUS-Messstelle PBMA IP20
In der Ausführung PBMA werden die Anforderungen einer rückwirkungsfreien Messstelle und eines aktiven Busabschlusses erfüllt. Erhältlich als PBMA IP20 Fast Connect (Art.-Nr. 110080001) oder PBMA IP20 Schraubklemme (Art.-Nr. 110080003).
Aktiver Adapter PBMB IP20
Der PBMB kann durch einen PROFIBUS-Stecker mit einer 9-poligen SUB-D Buchse auf der Rückseite ergänzt werden und wird damit zu einem PBMA.
Aktive PROFIBUS-Messstelle PBMX IP67
Die PROFIBUS-Messstelle in der Ausführung PBMX mit der Schutzart IP67 kann in rauer Produktionsumgebung ohne jegliches Schutzgehäuse eingebaut werden. Die Powerleitung M12 dient als Netzanschluss für die aktive Messstelle.
Aktive PROFIBUS-Messstelle PBMS IP64
Mess- und Programmierschnittstelle (PROFIBUS) ist für den Fronteinbau in Schaltschränken und Klemmenkästen geeignet. Die integrierte Elektronik gestattet ein rückwirkungsfreies Aufstecken von PROFIBUS-Analysegeräten im laufenden Betrieb.
Nachrüstsatz PBMF PB-Anschlusselektronik
Der Nachrüstsatz PBMF stellt die Elektronikeinheit der Mess- und Programmierschnittstelle PBMS IP64 dar.
PROFIBUS-Messstelle PAMA IP67
Der Anschluss der Diagnosetools erfolgt über die M12-Buchse der Messstelle.
-
Stecker mit Schraubklemme
Die PG- / Service-Schnittstelle dient als rückwirkungsfreie Messstelle für Messungen mit den PROFIBUS Diagnosegeräten PROFtest II XL bzw. PB-QONE und kann darüber hinaus auch als Programmierschnittstelle verwendet werden. Der Stecker ist durch das metallisierte Gehäuse komplett geschirmt. Der von außen zugängliche Sprungschalter für den Abschlusswiderstand trennt bei der Stellung "ON" das abgehende Segment. Die Stecker mit Schraubklemme sind an alle am Markt verfügbaren Kabeltypen anschließbar.
Diagnosestecker PG/90°
Schnelle Diagnose des Buszustandes über integrierte LEDs
Stecker PG/90°
Für Messungen bei laufender Produktion
Stecker PG/35°
Für Messungen bei laufender Produktion
Stecker axial
Für Messungen bei laufender Produktion
-
Stecker mit Schneidklemme
Die PG- / Service-Schnittstelle dient als rückwirkungsfreie Messstelle (teilweise bei laufender Produktion) für Messungen mit den PROFIBUS Diagnosegeräten PROFtest II XL und PB-QONE und kann darüber hinaus auch als Programmierschnittstelle verwendet werden. Der Stecker ist durch das metallisierte Gehäuse komplett geschirmt. Der von außen zugängliche Sprungschalter für den Abschlusswiderstand trennt bei der Stellung "ON" das abgehende Segment. Die Stecker mit Schraubklemme sind an alle am Markt verfügbaren Kabeltypen anschließbar.
Diagnosestecker PG/90°
• Anschluss: Schneidklemmenanschluss (geeignet für Fast Connect-Kabel)
• Schnelle Diagnose des Buszustandes über integrierte LEDs
Diagnosestecker PG/45°
• Anschluss: Schneidklemmenanschluss (geeignet für Fast Connect-Kabel)
• Schnelle Diagnose des Buszustandes über integrierte LEDs
Diagnosestecker axial
• Anschluss: Schneidklemmenanschluss (geeignet für Fast Connect-Kabel)
Stecker PG/90°
• Anschluss: Schneidklemmenanschluss (geeignet für Fast Connect-Kabel)
-
Stecker M12
Die Busanschlussstecker sind speziell für den einfachen, schnellen und funktionssicheren Plug&Play-Anschluss von maximal 40 PROFIBUS-Teilnehmern in PROFIBUS-Systemen bis zu 12 Mbit/s gedacht. Der Anschluss des Bussteckers an das Busnetzwerk erfolgt mit konfektionierten M12 PROFIBUS-Leitungen. Für die Schirmung und den sicheren Einsatz auch bei härteren Einsatzfällen sorgt das Vollmetall-Gehäuse. Der Einfluss problematischer Buskomponenten sowie der Einfluss von Mess- und Prüfgeräten wird größtenteils kompensiert.
Stecker M12 PG/90° kompakt
• 9-polige Sub-D-Schnittstelle
• M12 B-Codierung
• 90° Kabelabgang
Stecker M12 PG/90° standard
• 9-polige Sub-D-Schnittstelle
• M12 B-Codierung
• 90° Kabelabgang
Stecker M12 PG/35° spezial
• 9-polige Sub-D-Schnittstelle
• M12 B-Codierung
• 35° Kabelabgang
Stecker M12 ohne PG 180° axial
• 9-polige Sub-D-Schnittstelle
• M12 B-Codierung
• Axialer Kabelabgang
M12 Rundsteckverbindung FC Plug PRO selbstkonfektionierbar (B-codiert)
Kompakte und robuste M12-Steckverbinder in der Schutzart IP65/67 für schaltschranklose PROFIBUS-Maschineninstallation.
M12 Rundsteckverbindung konfektioniert (B-codiert)
Für eine einfache und sichere Verdrahtung der Feldbuskomponenten.
M12 Abschlusswiderstand Buchse
Lösung für PROFIBUS-Baugruppen mit M12-Schnittstellen
-
INBLOX® Modularer Repeater mit Diagnosefunktion
Der Modulare Diagnose-Repeater aus der INBLOX® Produktreihe basiert auf einem modular erweiterbaren Repeater mit bis zu maximal 25 galvanisch voneinander getrennten BUS-Segmenten. Zusätzlich zur Repeaterfunktion ist jeder BUS-Abgang mit einer Diagnosefunktion ausgestattet. Neben der bekannten Repeaterfunktion beruht die BUS-Diagnose bei allen Abgängen auf der Kontrolle des logischen oder physikalischen Datenverkehrs.
INBLOX® Basic Repeater
Das Kopfmodul DP Basic Rep eines Mehrfach-Repeaters dient als Repeater mit einer erweiterten Diagnose über LED. Fünf Segmente sind über vier Klemmanschlüssen aufbaubar. Der Basic Repeater kann um bis zu fünf DP Diag Rep-Module erweitert werden.
INBLOX® Intelligenter Repeater
Unter Verwendung des intelligenten E-Kopfmoduls ist der Modulare Repeater in der Lage, den logischen Datenverkehr mit dem integrierten Webserver historisch auszuwerten. Je nach Auswahl der Erweiterungsmodule kann die Alarmierung zwischen einer einfachen LED-Anzeige, einem potentialfreien Kontakt bis hin zur webbasierten Management-Lösung gestaltet werden.
-
Repeater
PROFIBUS-Hub MULTIrep
Das Spannungssignal wird durch den kompakten Mehrfach-Repeater MULTIrep je nach Ausführung in zwei, fünf bzw. sieben Richtungen generiert und auf den PROFIBUS-Normpegel angehoben. Die integrierte Diagnose über LEDs dient zur einfachen Fehlersuche in jedem Segment.
Highlights:
✓ Störunterdrückungsfunktion ✓ Grundlage für eine robuste PROFIBUS-Verkabelung in Sternstruktur ✓ Ermöglicht Stichleitungen im PROFIBUS ✓ Isoliert sensible oder problematische Bereiche ✓ Erweiterungen oder Abschaltungen im laufenden Betrieb möglich ✓ Fehler beeinflussen nur kleine Teile des Netzwerks
Kompakt-Repeater REpeato
Der kleinste Repeater der PROFIBUS-Welt ist hauptsächlich zur Realisierung von aktiven Stichleitungen geeignet. Funktionen und Betriebszustände des Repeaters werden über die integrierten LED Anzeigen signalisiert.
-
Lichtwellenleiter-Umsetzer
LWL-Umsetzer OPTIrep
Die PROFIBUS LWL-Umsetzer der Serie OPTIrep dienen zur Verbindung von PROFIBUS-Segmenten über Lichtwellenleiter mit einer Entfernung bis zu 30 km. Das System lässt sich sowohl für den Aufbau von Linienstrukturen als auch für redundante Ringstrukturen nutzen. Durch die integrierte Diagnose wird die Qualität der Verbindung ähnlich einer Ampel über LED signalisiert.
Anzahl Glasfaseranschlüsse:
F1 = 1 Anschluss
F2 = 2 Anschlüsse
Typ der Glasfaser:
SM = Single Mode
MM = Multimode
Anschlussart der Glasfaser:
SC = SC-Stecker
ST = ST-Stecker -
Kabel & Leitungen
Aktives Programmierkabel APKA II
Das Aktive Programmierkabel APKA II ermöglicht durch den integrierten Repeater im Stecker ein rückwirkungsfreies Aufstecken auf den PROFIBUS DP/MPI zur Programmierung und Überprüfung der logischen Kommunikationsqualität. Die für die Funktion des Repeaters notwendige 5V Spannungsversorgung wird vom PC/ Field PG zur Verfügung gestellt.
Aktive Stichleitung ASTL
Die Aktive Stichleitung ASTL wird zum rückwirkungsfreien Anschluss eines Busteilnehmers über einen Stich benutzt – möglich durch die integrierte Repeaterfunktion im Stecker.

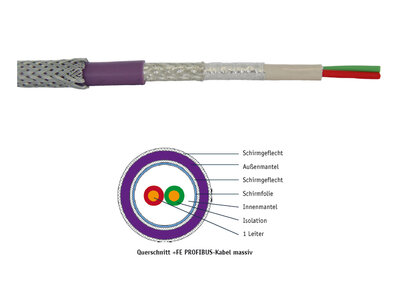

PROFIBUS-Kabel +FE massiv
Das Kabel der Produktreihe +FE wurden entwickelt, um die Leitungsführung in stark EMV-verseuchten Umgebungen zu ermöglichen. Der um das Standard-Feldbuskabel angebrachte Schirmentlastungsleiter erfüllt dabei sowohl die Funktion eines zusätzlichen Schirms als auch die Funktion der Verbesserung des Potentialausgleichsystems.
Das PROFIBUS-Kabel +FE massiv ist ein massives Datenkabel zur Übertragung analoger und digitaler Signale in Profibus-Netzwerken im Maschinenbau, mit Innenmantel als Fast Connect Ausführung und doppeltem Schirmgeflecht für höchste Schirmungswerte.

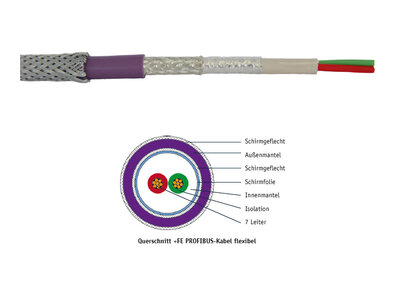

PROFIBUS-Kabel +FE flexibel
Das flexible Datenkabel aus der Produktreihe +FE eignet sich zur Übertragung analoger und digitaler Signale in PROFIBUS-Netzwerken. Es verfügt über einen Innenmantel in Fast Connect Ausführung sowie über ein doppeltes Schirmgeflecht.
PROFIBUS-Kabel massiv
Das massive Datenkabel mit zweifacher Schirmung eignet sich für eine feste Verlegung in trockenen, feuchten Räumen und elektromagnetisch belasteten Bereichen.
PROFIBUS-Kabel flexibel
Das PROFIBUS-Kabel flexibel mit zweifacher Schirmung eignet sich für den hochflexiblen Einsatz in Energieführungsketten, in ständig bewegten Maschinenteilen und für die Verlegung in elektromagnetisch belasteten Bereichen.
PROFIBUS-Kabel schleppkettentauglich
Das extrem hochbiegefeste Leitermaterial und Schirmgeflecht dieses PROFIBUS-Kabels bietet einen optimalen und zuverlässigen Einsatz in Energieführungsketten. Zudem erweist es sich als enorm abriebfest bei nahezu uneingeschränkter Ölbeständigkeit. Das Kabel eignet sich auch zur festen Verlegung in direkten Bearbeitungsräumen von Werkzeugmaschinen.
-
Anschlusselemente
M12 Abschlusswiderstand (B-codiert) IP67
Der Busabschluss M12 mit externer Spannungsversorgung dient dem ordnungsgemäßen Abschluss eines PROFIBUS DP-Segments.
Schaltschrankdurchführung M12 (B-codiert)
Die M12 Schaltschrankdurchführung dient zur Kabeleinführung in Schaltschränke und Klemmkästen.
T-Stück M12, komplett geschirmt
Das T-Stück M12 dient zum Anschließen von PROFIBUS-Teilnehmern.
T-Stück M12 für PROFIBUS PA
Das T-Stück M12 dient zum Anschließen von PROFIBUS PA-Teilnehmern.
Powerleitung M12
Die Powerleitung M12 dient als Netzanschluss für die Aktive Messstelle PBMX IP67.
Aktive Sonderstichleitung „ASTL“ MIYATCHI
Die „ASTL“ ermöglicht den rückwirkungsfreien Anschluss eines Teilnehmers in Form einer aktiven Stichleitung. Dies wird durch die integrierte
Repeaterfunktion im Stecker möglich.
Nicht das Richtige gefunden?
Bei Fragen zu unseren Produkten und Lösungen stehen wir Ihnen gern zur Verfügung. Nehmen Sie Kontakt mit uns auf!
Noch Fragen? Beratung gewünscht?
Sie haben Fragen oder wünschen eine Beratung durch unsere Experten? Senden Sie uns einfach Ihre Anfrage – bequem online.
Top Produkte für PROFIBUS
Komponenten PROFIBUS
Unser komplettes Angebot an Infrastrukturkomponenten für Ihr PROFIBUS-Netzwerk finden Sie auch in unserem aktuellen Prospekt.
