Ethernet/PROFINET Switch PROmesh P9 Managed Switch

Einfach. Einzigartig. Wegweisend.

Managed Switches Industrial Ethernet

Ethernet Netzwerkdiagnose und Ableitstromüberwachung in Einem!

Der PROmesh P9 ist der erste Ethernet/PROFINET Switch, welcher für die gesteigerten Performance-Anforderungen im PROFINET ausgerüstet ist und die Vorgaben an die Conformance Class B sowie Netload Class III erfüllt. Durch optimierte Schirmkontaktierungen in den RJ45-Buchsen und eine Ableitstromüberwachung verfügt der Switch über eine im industriellen Umfeld benötigte hohe EMV-Festigkeit.

Überzeugen Sie sich selbst von den Vorteilen des PROmesh P9 und nutzen Sie die Möglichkeit, den Switch 6 Wochen kostenlos zu testen!



Großer Funktionsumfang bei kompakter Bauform

  • Darstellung Netzwerklast
  • Anzeige von Discards
  • Höchste Belastbarkeit durch Netzwerklasten
  • Bandbreitenkontrolle
PROFINET Switch PROmesh P9 Screenshot Screenshot des PROmesh P9 Webinterfaces: Portbelegung und -status auf einen Blick
  • Conformance Class B
  • Warteschlangen pro Port
  • Umfassende Managementfunktionen
  • Ableitstromüberwachung

Highlights Ethernet/PROFINET Switch PROmesh P9

  • Volle PROFINET-Funktionalität
  • Netload Class III Zertifizierung
  • 9 x 100 Mbit/s RJ45 Ports
  • Ableitstromüberwachung
  • Millisekundengenaue Anzeige der Portauslastung
  • Optimierte Schirmkontaktierung

  • Kompakte Bauform
  • Anzeige von Discards
  • Einfacher Gerätetausch mit Wechselmedium
  • Mirror Port, VLAN, SNTP, SMTP, DHCP
  • Redundante Spannungsversorgung

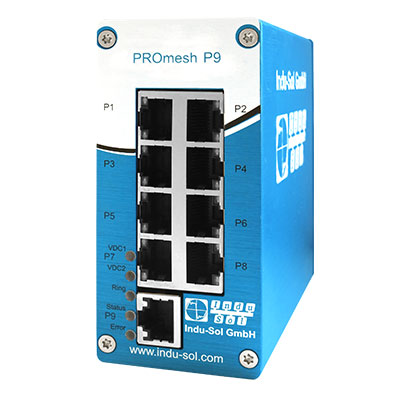

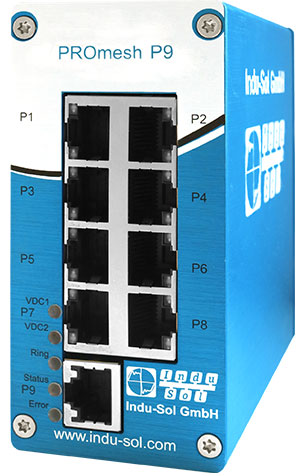

Ethernet/PROFINET Switch PROmesh P9

Stabilisieren Sie Ihr Ethernet-Netzwerk!

Industrial Ethernet Switch
PROmesh P9
Art.-Nr. 114110020

Funktionen PROmesh P9

Eine Einbindung des Ethernet/PROFINET Switches in das Automatisierungssystem (Step7, TIA Portal) mit Hilfe eines Engineering-Tools ermöglicht Ihnen eine flächendeckende Netzwerkdiagnose. Im Gegensatz zu Standard-Switches unterstützt der PROmesh P9 dank seiner Eigenschaften eine Vielzahl von notwendigen Funktionalitäten:

  • Senden von Gerätediagnosen an den Controller (PN-RTA)
  • Nachbarschaftserkennung (LLDP)
  • Portbezogene Netzwerkstatistiken (PDEV)
  • Netzwerkdiagnose über IT-Mechanismen (SNMP)
  • Höhere Verfügbarkeit durch Ringredundanz (MRP)

Weitere Managementfunktionen: Port Mirroring | VLAN | SNTP | Paketfilterregeln | Bandbreitenmanagement | Warnfunktion per E-Mail

Downloads (PDF)


Fragen Sie unsere Experten


Diagnosefunktion

Der PROmesh P9 lässt sich speziell auf Ihre Bedürfnisse und individuell an das Netzwerk anpassen. So werden Sie im Bedarfsfall umgehend über Veränderungen in Ihrem Netzwerk informiert:

  • Anzahl der Fehlertelegramme (Errors)
  • Anzahl der verworfenen Telegramme (Discards)
  • Höhe der Netzwerkauslastung
  • Korrekte Portbelegung
  • Höhe des Ableitstromes
Diagnosefunktion Ethernet/PROFINET Switch PROmesh P9

Millisekundengenaue Netzauslastung

In Industrial Ethernet-Netzwerken können bereits kürzeste Spitzen in der Netzwerkauslastung zu einem Fehlverhalten in der Datenkommunikation führen und so Störungen verursachen. Um diese Netzwerkspitzen korrekt erfassen zu können, ermittelt der PROmesh P9 die Netzauslastung auf die Millisekunde genau und stellt diese einerseits auf der Web-Oberfläche grafisch dar oder setzt bei Überschreitung entsprechende Alarme ab.

Ethernet/PROFINET Switch erkennt Netzwerkspitzen Darstellung der Netzwerkauslastung

Ableitstromüberwachung

Der PROmesh P9 kann auch in elektromagnetisch stark belasteten Bereichen eingesetzt werden. Die Ableitstromüberwachung ermöglicht es dauerhaft die Summe aller Schirmströme der Ethernet-Leitungen zu erfassen und zu bewerten. Hierfür wird zusätzlich zu dem Stromwert das dazugehörige Spektrum mit den jeweiligen Frequenzanteilen angegeben. Durch diese integrierte Funktion bietet dieser Ethernet/PROFINET Switch neben der vollständigen Industrial Ethernet Diagnose ebenfalls Mechanismen zum Erkennen von EMV-Störungen.

Ethernet/PROFINET Switch mit EMV-Funktionen Darstellung der Ableitstromüberwachung



Technische Angaben

Daten

  • Spannungsversorgung: 24V DC +-20%, redundante Spannungsversorgung
  • Max. Stromaufnahme: 800 mA
  • Max. Leistungsaufnahme: 8 W
  • Abmessungen (H x B x T): 105 x 49 x 112 mm
  • Gewicht: 490 g
  • Gehäuse: Aluminium, eloxiert
  • Lagertemperatur: -40 °C bis +85 °C
  • Betriebstemperatur: 0 °C bis +55 °C
  • Schutzart: IP20
  • Montage: 35 mm DIN-Hutschiene



Funktionsumfang

  • Netzwerkanschlüsse: 9 x 10/100Base-TX RJ45-Ports
  • Technologie: Store und Forward
  • Ableitstromüberwachung: Abtastrate 25 kHz, Messbereich 0 - 10 A
  • Millisekundengenaue Darstellung der Netzauslastung
  • Protokolle / Dienste: MRP-Master, MRP-Client, DCP, I&M, DHCP, IGMP, LLDP, PDEV, QoS, RSTP, STP, SMTP, SNMP, SNTP, VLAN
  • Port Mirror: TX Pakete oder TX und RX Pakete
  • Alarmierung: PN-RTA, SNMP, E-Mail, Relais
  • Bandbreitenkontrolle
Ethernet Switch PROmesh P9

Stabilisieren Sie Ihr Ethernet-Netzwerk!

Industrial Ethernet Switch
PROmesh P9
Art.-Nr. 114110020

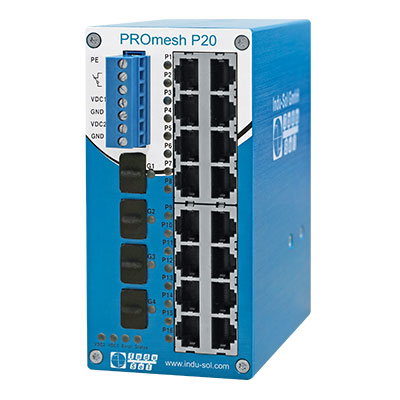

NEU: PROFINET/Ethernet Switch PROmesh P20 (mit 20 Ports)

Zusätzlich zum Funktionsumfang des PROmesh P9 verfügt der P20 über:

  • 16 x 100 Mbit/s RJ45 Ports
  • 4x1000Base-X SFP-Ports
  • 10 Millisekundengenaue Anzeige der Portauslastung
  • NAT Routing/Firewallfunktion
  • Gigabit-Unterstützung
  • Download Datenblatt (PDF)
PROFINET/Ethernet Switch PROmesh P20

Stabilisieren Sie Ihr PROFINET-Netzwerk!

Full-PROFINET-Switch
PROmesh P20
Art.-Nr. 114110022
