Industrial Ethernet Netzwerk-/Infrastrukturkomponenten
Leistungsfähige Komponenten für Ihr Industrial Ethernet
-
Switche
Modulare und kompakte industrielle Switche (managebar)
Die industriellen Switche sind zum Einbau in Schaltschränke bzw. Schaltkästen vorgesehen und besitzen eine variable Anzahl von Cu / LWL-Ports. Die Geräte entsprechen den erhöhten Anforderungen des Industrieeinsatzes wie EMV-Festigkeit, Temperaturbereich, Hutschienenmontage und 24 VDC Stromversorgung. Alle Geräte sind voll managebar und damit für die Aufgaben im Bereich Inbetriebnahme, Service und Instandhaltung einsetzbar.

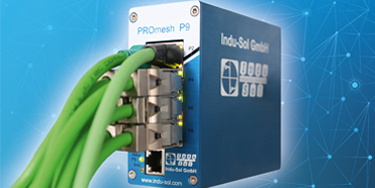

PROFINET/Ethernet Switch PROmesh P9
Der Ethernet/PROFINET Switch PROmesh P9 ist für die gesteigerten Performance-Anforderungen im Industrial Ethernet gerüstet und erfüllt die Vorgaben an die Conformance Class B. Durch diese Funktionalität kann der Switch mit einem Engineering-Tool (Step7, TIA Portal) in das Automatisierungssystem eingebunden werden, um somit eine flächendeckende Netzwerkdiagnose zu ermöglichen.
Highlights:
✓ Ableitstromüberwachung ✓ 9 x 100 MBit/s RJ45 Ports ✓ Optimierte Schirmkontaktierung ✓ Kompakte Bauform ✓ Anzeige der Portauslastung ✓ Anzeige von Discards auf der Web-Oberfläche
PROFINET/Ethernet Switch PROmesh P10
Der PROmesh P10 ist ein 10 Port-Gigabit-Switch für das industrielle Umfeld. Er eignet sich optimal für den Einsatz in PROFINET und Industrial Ethernet-Netzwerken. Er besticht besonders durch seine hilfreichen Diagnose- und Monitoringfunktionen, wie der Leitungsüberwachung im laufenden Anlagenbetrieb.
PROFINET/Ethernet Switch PROmesh P20
Der PROFINET/Ethernet Switch PROmesh P20 ist ein weiterer Switch der PROmesh-Serie von Indu-Sol. Die Funktionen des Promesh P9 finden sich in diesem Switch wieder. Neben der 20 Ports verfügt der P20 außerdem über eine Firewallfunktionionalität und Gigabitunterstützung.
Highlights:
✓ Ableitstromüberwachung ✓ 16 x 10/100 MBit/s RJ45 Ports ✓ 4 x 1000Base-X SFP-Ports ✓ Optimierte Schirmkontaktierung ✓ Kompakte Bauform ✓ 10 Millisekundengenaue Anzeige der Portauslastung ✓ Anzeige von Discards auf der Web-Oberfläche ✓ NAT Routing/Firewallfunktion ✓
Ethernet Switch PROmesh P28-R/RL
Der Ethernet Switch PROmesh P28-R/RL ist für die maschinen- und anlagenübergeordnete Kommunikation vorgesehen und für die Rack-Montage 19 Zoll ausgelegt. Dieser Switch ist mit und ohne Routingfunktionalität verfügbar.
P = Ports | R = Rack | L = Layer
Ethernet Switches der PROmesh-Serie für Hutschienen-Montage
Die PROmesh-Familie von Indu-Sol bietet weiterhin folgende Ethernet-Switches.
P = Ports
E = Ethernet
GE = Gigabit Ethernet
PoE = Power over Ethernet
PROFINET/Ethernet Switch PROmesh FX
Die gemanagten Switche der Serie PROmesh FX besitzen neben den 6x RJ45 Ports zwei zusätzliche LWL-Ports für eine Netzwerkausdehnung von
bis zu 30 km. Das System lässt sich sowohl für den Aufbau von Sternstrukturen als auch für redundante Ringstrukturen nutzen.
Zusätzlich zu der vollständigen PROFINET Funktionalität und der integrierten Diagnose der Lichtwellenleiter werden eine Vielzahl von nützlichen Managementfunktionen wie IGMP Snooping, VLAN, QoS, SNMP, Bandbreitenmanagement, sowie Warnungen per E-Mail oder Relaisausgang unterstützt. Pro Port verfügt der Switch über 4 Prioritätswarteschlangen.
Typ der Glasfaser:
SM = Single Mode
MM = Multimode
Anschlussart der Glasfaser:
SC = SC-Stecker
ST = ST-Stecker -
Stecker
M12 Rundsteckverbindung IE Fast Connect Plug PRO (D-codiert)
Die PROFINET „Fast Connect M12 Plugs“ (D-codiert) ermöglichen durch die integrierte Schneid- & Klemm-Technik eine einfache, schnelle und zuverlässige Vor-Ort-Montage.
Stecker RJ45 Plug Fast Connect
Die IE FC RJ45 Plugs ermöglichen den optimalen Anschluss einer Industrial Ethernet Fast Connect-Leitung an Endgeräte und Netzkomponenten.
Stecker RJ45 Plug 180°/90°
Die IE FC RJ45 Plugs werden zum Aufbau von ungekreuzten 100 MBit/s- Ethernet-Verbindungen bis zu 100 m ohne Patch-Technik verwendet.
Durch Tausch von Sende- und Empfangspaar in einem Stecker ist auch der Aufbau von gekreuzten Leitungen möglich.
Stecker RJ45 konfektionierbar
Im Bereich der PROFINET-Netzwerke werden typischerweise zwei Steckgesichter verwendet (RJ45, M12). Den bekanntesten Steckertyp RJ45 gibt es dabei als IP20-Lösung für den Einsatz im Schaltschrank. Für den IP65- / IP67-Bereich werden 4-polige M12-Steckverbinder mit D-Kodierung eingesetzt. An alle Steckverbinder kann die PROFINET-Installations-Leitung (AWG22) angeschlossen werden. Alle für PROFINET eingesetzten Steckverbinder sind geschirmt und für den rauen Industrieeinsatz ausgelegt.
-
Zubehör
Schaltschrankdurchführung SSD
