PROFINET-INspektor® NT

Intelligente Messstelle zur Online-Analyse und PROFINET-Überwachung

PROFINET-INspektor® NT Diagnosegerät

Der PROFINET-INspektor® NT ist ein intelligentes, passives Diagnosegerät zur Validierung, Abnahme und Prüfung von neu installierten PROFINET-Netzwerken. Er registriert und speichert teilnehmerbezogen entsprechend voreingestellter Triggerfunktionen alle Ereignisse in PROFINET-Netzwerken. Der INspektor® gibt dabei Aufschluss über Qualitätskriterien wie beispielsweise Auslastung, Datendurchsatz, Aktualisierungsraten, Telegrammlücken und Telegrammjitter, die den aktuellen Zustand der Kommunikationsqualität im Netzwerk widerspiegeln. Ein Qualitätscheck Ihres PROFINET-Netzwerks mit dieser Art der Parametererfassung dient sowohl als Abnahme- und Prüfkriterium bei Neuanlagen, aber auch als wichtige Information für Wartung, Instandhaltung und (Remote)-Service.

Firmware-Version 2.2 bringt neue Funktionen

Kurzüberblick: Entdecken Sie die neuen Funktionen des kostenlosen Firmware-Updates

  • Vollautomatische Erkennung von zyklischen Geräteabmeldungen
    Zyklische Wechsel von Roboterwerkzeugen werden automatisch ohne weiteren Konfigurationsaufwand als Geräteabmeldung im permanenten Monitoring erkannt.

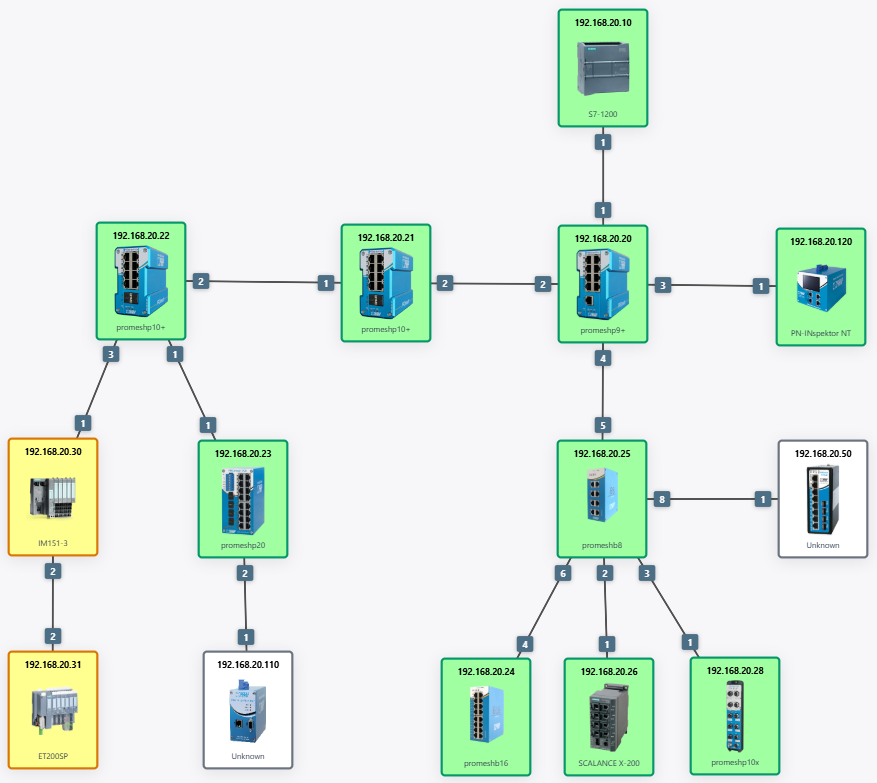

  • Automatischer ereignisbedingter Start eines Topologiescans
    Topologiescans können ab sofort als Aktion auf definierte Auslöserereignisse, wie neue Netzwerk-Teilnehmer oder bei Zugriffen auf den Controller gestartet werden. So können Sie jederzeit die aktuellste Netzwerkstruktur mit allen Geräten im Blick.
    Ergänzt wird die Topologie durch die vom PROFINET-INspektor® NT ermittelten Qualitätsparameter. Diese werden nach dem bekannten Ampelprinzip visualisiert.
  • Erweiterung der Switchstatistiken um PROmesh P10
    Zusätzlich zu den bisherigen PROmesh Switches PROmesh P9 und PROmesh P20, können Statistiken und Qualitätsparameter angeschlossener PROmesh P10 direkt über Ihren PROFINET-INspektor® NT abgerufen werden. Die im PROmesh P10 verfügbaren Qualitätsparameter Leitungsqualität und Übertragungsgeschwindigkeit können direkt über den angeschlossenen INspektor erfasst und analysiert werden – Sie haben alle relevanten Informationen im Überblick.
  • Automatische Anpassung von Teilnehmer-Zustandsbewertungen
    Anhand historischer Entwicklungen lassen sich die Bewertungskriterien und Schwellwerte von Qualitätsparameter automatisch und ohne zusätzlichen Konfigurationsaufwand für jeden Teilnehmer an Ihre individuellen Anforderungen anpassen. Damit kann die Einrichtung des PROFINET-INspektor® NT noch einfacher und schneller erfolgen.

Bewährte Funktionalitäten

  • Abnahme nach der PROFINET Planungs- und Inbetriebnahmerichtlinie der PI
    Selbständige Analyse und Bewertung der PROFINET Realtime Kommunikation
  • Topologieermittlung inkl. Asset-Management
    Ausführlich Beschreibung und Darstellung des PROFINET-Netzwerkes
  • Vollständiges Abnahmeprotokoll mit allen wichtigen Ereignisinformationen
  • Darstellung der PROmesh-Switche
    Anzeige zustandsrelevanter Portstatistiken sowie Ableitströme
  • Selbstlernende Schwellwerte
    Schwellwerte werden zur Alarmierung nach der Abnahme automatisch ermittelt
  • Touch-Display zur direkten Anzeige von Störungen
  • Jitterübersichten aller Teilnehmer
  • Passive Ringerkennung
  • Wahlweise aktive oder passive Diagnose im Netzwerk
  • Lückenlose Überwachung, selbst bei hohen Netzwerklasten
  • Synchronisierung mittels Zeitserver

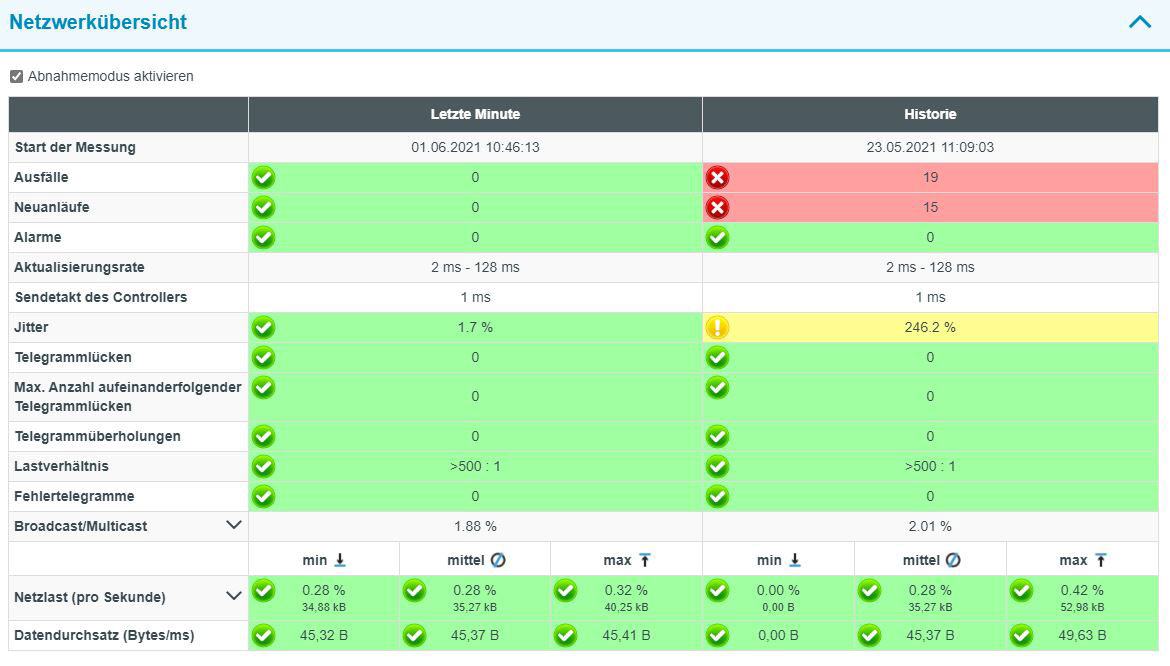

PROFINET-INspektor® NT - Übersicht und ChronikNetzwerkübersicht

Security-Funktionen PROFINET-INspektor® NT

  • Spürt unbekannte Teilnehmer im Netzwerk auf
  • Detektiert Programmierzugriffe auf die Steuerung
  • Identifiziert selbst kleinste Lastspitzen durch millisekundengenaue Auflösung der Netzwerklast
  • Erkennt Telegrammmanipulationen anhand eines erhöhten Jitters

Dank eines im PROFINET INspektor® NT integrierten Webservers mit grafischer Weboberfläche können die gesammelten Netzwerkdaten übersichtlich ohne weitere Software auf jedem PC, mittels eines Internetbrowsers, angezeigt werden. Über einen potentialfreien Kontakt lässt sich eine visuelle sowie akustische Alarmierung einrichten.

PROFINET-INspektor® NT - Switch StatistikSwitch Statistik
PROFINET-INspektor® NT - AlarmlisteAlarmübersicht
PROFINET-INspektor® NT - Netzlast DiagrammNetzlast Diagramm

PROFINET INspektor® NT als permanenter Netzwerkmonitor

Eine permanente Analyse des Netzwerkzustandes ist unerlässlich, um die in Echtzeit getaktete PROFINET-Kommunikation sicherzustellen bzw. die Menge an Fremdkommunikation (z.B. Ethernet durch Kamerasysteme und Visualisierungen) zu überblicken.

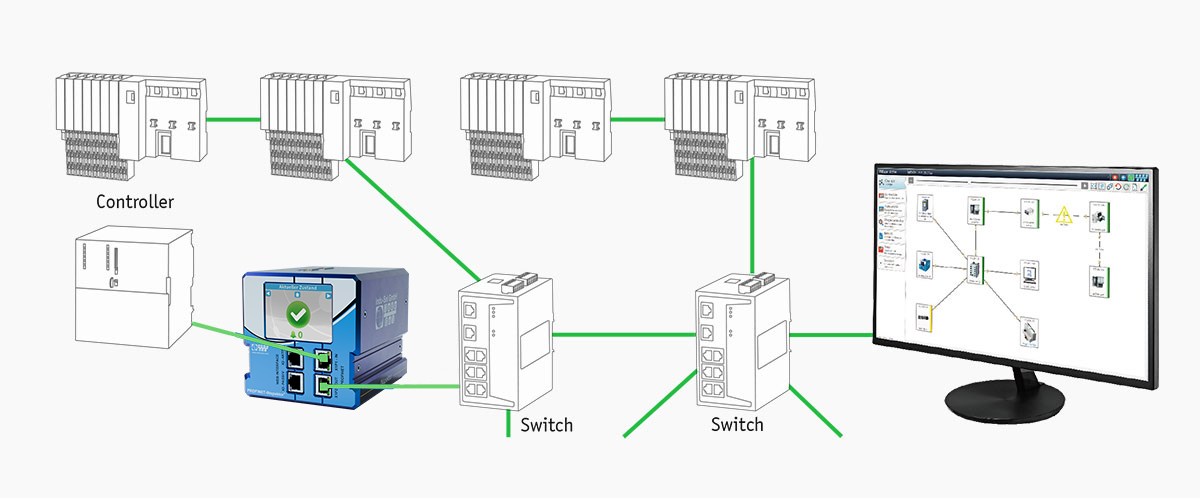

Permanentes Monitoring der PROFINET KommunikationEinbindung des PROFINET-INspektors® in das PROFINET-Netzwerk

Der PROFINET-INspektor® NT wird dauerhaft in das Netzwerk eingebunden und überwacht permanent den logischen Telegrammverkehr bei laufenden Produktionsbedingungen. Der Anlagenbetreiber kennt zu jedem Zeitpunkt den aktuellen Zustand des Netzwerks und ist somit in der Lage, konkrete Gegenmaßnahmen einzuleiten, bevor der Feldbus ausfällt und die Anlage stillsteht. Eine Einbindung des PROFINET INspektors® ins Meldesystem ist möglich und für eine permanente Überwachung sinnvoll.

StarterKIT PROFINET-INspektor® NT

Unser Angebot

PROFINET-INspektor® NT StarterKIT

Testen Sie jetzt unser PROFINET-INspektor® NT StarterKIT 10 Tage kostenlos.



Produktdetails

Angebot für PROFINET-INspektor® NT anfragen
Produktname Art. Nr.
124030100
124030120


Abnahmekonzept PROFINET-Überwachung

Sie sind an einer langfristigen Absicherung Ihrer PROFINET-Anlagen und Ihrer Produktionsprozesse interessiert?


Downloads


Gerätebedienung - Produktschulung

Online-Geräteeinweisung:
Produktschulung gewünscht?

Funktionen verstehen. Bedienung perfektionieren. Potentiale nutzen – bequem als Onlinekurs.


PROFINET Richtlinien

Mit diesem Produkt, erfüllen Sie wichtige Anforderungen der PROFINET Planungs- und Inbetriebnahmerichtlinie der PROFIBUS & PROFINET International. Informieren Sie sich über weitere Kriterien und Produkte!


Permanente Überwachung

Als passiver Datensammler überwacht der PROFINET-INspektor® NT permanent den logischen Datenverkehr und alarmiert Sie bei ersten Auffälligkeiten – nicht erst, wenn die Anlage bereits ausgefallen ist.
