ASi View

Einfache und schnelle Systemanalyse

ASi Bus Tester - ASi View

Der ASi View ist ein mobiles Diagnosegerät für Ihr ASi-Netzwerk. Sie können sich ganz leicht auf die Leitung "aufknipsen" und erhalten mit nur einem Klick den aktuellen Buszustand. Mit dem ASi View können Sie sowohl physikalische Parameter als auch den logischen Telegrammverkehr bei laufenden Produktionsbedingungen analysieren.

Highlights des ASi View

  • Sofort betriebsbereit - keine separate Spannungsversorgung notwendig
  • Physikalische Bewertung mit Balkendiagramm
  • Tiefenanalyse mit Oszilloskopfunktion
  • Analyse des Telegrammverkehrs

Buszustand mit einem Klick

Mit einem Mausklick erhalten sie einen Überblick über die tatsächliche Kommunikationsqualität. Alle ermittelten Werte werden als Balkendiagramm teilnehmerbezogen dargestellt. Über eine farbliche Kennzeichnung, ähnlich einer Ampelfunktion, wird der Buszustand für die logischen und physikalischen Qualitätsparameter leicht verständlich angezeigt.

ASi View Startfenster Startfenster

Kontaktierung mit einem „Knips“

Der ASi View lässt sich über das beiliegende Anschlusszubehör M12 Adapterkabel und ASi-Messadapter (ASiMA) problemlos an den ASi-Bus anschließen. Der hierfür notwendige Adapter wird einfach auf die ASi-Leitung aufgeknipst. Als Messort sind die unmittelbare Umgebung des Masters sowie die jeweiligen Enden der einzelnen ASi-Segmente zu empfehlen.

Physikalische Bewertung

Die voreingestellte Qualitätsgrenze von 100% sollte vom Messwert (Balkenhöhe) nicht unterschritten werden. Jeder Balken ist ein Abbild der Bit-Form, welche sich aus dem Zeitverhalten und der Pegelhöhe des gesendeten Signals pro Teilnehmer ergeben.

ASi View - Übersicht Signalqualität Übersicht Signalqualität

Tiefenanalyse

Für eine Tiefenanalyse steht ein integriertes Oszilloskop zur Verfügung, mit welchem EMV-Störungen, Signalformprobleme sowie Reflexionen für jeden Teilnehmer detektiert werden können. Zusätzlich ist über ein „Augendiagramm“ eine weitere Darstellung der Bit-Form möglich. Je nach „Augenöffnung“ gibt es eine Auskunft über das Rauschverhalten des ASi-Signals.

ASi View - Oszillogramme Oszillogramme
ASi View - Augendiagramm Augendiagramm

Logische Bewertung

Die Analyse des Telegrammverkehrs gibt Auskunft über die Anzahl und die Art von teilnehmerspezifischen Telegrammfehlern. Es wird klassifiziert, ob der Aufruf oder die Antwort fehlgeschlagen sind. Darüber hinaus werden die Pausenzeiten zwischen den Masteraufrufen und den Slaveantworten pro Teilnehmer ermittelt. Dabei sollte die Pausenzeit von 50us (Grenzwert: 60us) nicht überschritten werden.

ASi View – Details Fehlerstatistik Details Fehlerstatistik

Produktdetails

Angebot für ASi View anfragen
Produktname Art. Nr.
120010001


Downloads


Produktkatalog

Produktkatalog Indu-Sol GmbH

Lösungen und Produkte zur Feldbus- und Netzwerkanalyse


Sie haben Fragen?

Bei Fragen zu unseren Produkten und Lösungen stehen wir Ihnen gern zur Verfügung.

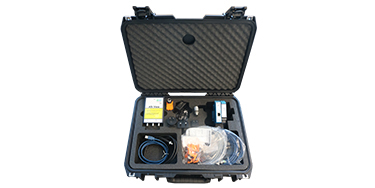

ASi Diagnosekoffer
