EMV / Potentialausgleich Infrastrukturkomponenten
Leistungsfähige Potentialausgleich-Komponenten aus einer Hand
EMV-Richtlinie
Hinweise der Nutzerorganisation PI für eine fachgerechte Erdung und Schirmung beim Aufbau von Automatisierungsanlagen
Top-Produkte für Schirmung & Erdung
-
Befestigungselemente - Leiterseilklemmblöcke
Der Einsatz von Klemmblöcken wie EMClots® und EMCrimp erleichtert die Realisierung eines dezentralen Potentialausgleichssystems (CBN) erheblich. Die vielfältigen Komponenten dienen der Verbindung, Befestigung und Verzweigung von blanken Leiterseilen - feinst- und mehrdrähtig. Auf diese Weise wird undefinierten Störströmen vorgebeugt und der Potentialausgleich auch in langen Fertigungsstraßen einheitlich gestaltet.
Leiterseilklemmblöcke EMClots®
EMClots® sind ideal für die Umsetzung der EN 50310 geeignet, um engmaschige, niederimpedante Potentialausgleichssysteme in Maschinen und Anlagen mit Einsatz von höherfrequenten Antriebslösungen (FU) zu realisieren. EMClots® werden mit Befestigungsschrauben M6x9 fixiert.
• Sie dienen der Verbindung, Befestigung und Verzweigung von Leiterseilen
• Sie werden an Kabeltrassen, Traversen oder andere elektrisch leitfähige Anlagenteile montiert
• Sie sind für blanke Leiterseile mehrdrähtig oder feinstdrähtig geeignet
• Sie ermöglichen die flexible Umsetzung von erweiterbaren Potentialausgleichssystemen
Leiterseilklemmen EMCrimp
Die EMCrimp sind ideal geeignet, um engmaschige, niederimpedante Potentialausgleichssysteme nach DIN EN 50310 in Maschinen und Anlagen mit Einsatz von höherfrequenten Antriebslösungen (FU) zu realisieren. Mit einer elektrohydraulischen Handpresse können die Komponenten zur dauerhaften Verbindung von Leiterseilen – sowohl feinst- als auch mehrdrähtig – verwendet werden. Zur Befestigung dient das integrierte Bohrloch.
• Sie dienen der Verbindung und Befestigung von Leiterseilen
• Sie werden an Kabeltrassen, Traversen oder andere elektrisch leitfähige Anlagenteile montiert
• Sie sind für blanke Leiterseile mehrdrähtig oder feinstdrähtig geeignet -
Leiterseile
Die verzinnten Kupferseile eignen sich besonders für das nach EN 50310 geforderte engmaschige, niederimpedante Potentialausgleichssystem in Maschinen und Anlagen mit Einsatz von hochfrequenten Antriebslösungen (FU). Aufgrund des feinlitzigen Leitungsaufbaus stehen für die Übertragung von hochfrequenten Strömen große Oberflächen zur Verfügung. Bei verzinnten Leiterseilen wirkt der Zinnüberzug wie eine Isolierung der Einzeladern, sodass die Oberfläche jeder Einzelader effektiv genutzt wird. Ferner erfolgt in Umgebungen mit aggressiven Medien keine Korrosion der Oberfläche.
Leiterseil "Klasse 8" isoliert, torsionsgeeignet
Die isolierten Leiterseile "Klasse 8" sind höchst flexible Kabel (nach DIN 46438) für spezielle Anwendungsfälle. Durch ihre abriebfeste Ummantelung und ihren besonderen, torsionsgeeigneten Aufbau lassen sie sich in Schleppketten und Robotern verwenden. Mit ihrem feinstdrähtigen Aufbau (max. 0,07 mm Durchmesser) und der Verzinnung weisen sie eine niedrigere Impedanz als ein entsprechender Massivleiter auf und haben somit ein deutlich besseres Ableitvermögen höherfrequenter Ströme im Kilohertzbereich.
Multifrequenz-Leiterseil
Das Multifrequenz-Leiterseil nach DIN 46440 kombiniert die Eigenschaften eines konventionellen Leiterseils mit denen eines Datenkabelschirms. Der innere Kern entspricht dem Aufbau eines blanken, feinstdrähtigen Leiterseils Kl. > 6. Somit ist über den Querschnitt die Ableitfähigkeit für niederfrequente Ströme gegeben.
Darüber hinaus zeigt die langjährige messtechnische Erfahrung von Indu-Sol, dass der Schirm von Datenkabeln in der Praxis häufig niederimpedanter als das Potentialausgleichssystem ist und deshalb von sogenannten „vagabundierenden“ Strömen als Rückstrompfad genutzt wird. Aus diesem Grund ist der Kern des Multifrequenz-Leiterseils mit einem höherfrequenztauglichen Hohlleiter ummantelt, dessen Aufbau eben diesem Schirmgeflecht von Datenkabeln entspricht. Dadurch ist das Leiterseil in der Lage, verschiedene Arten von Strömen abzuleiten und diese von den Busleitungen fernzuhalten.
Leiterseil "Klasse 7" verzinnt und feinstdrähtig
Anwendungsart: flexibler Einsatz
Die Leiterseile "Klasse 7" sind hochflexible Kabel nach DIN 46438. Sie eignen sich sehr gut für die Errichtung eines vermaschten Potentialausgleichssystems nach DIN EN 50310.
Leiterseil "Klasse 7" verzinnt und feinstdrähtig
Anwendungsart: flexibler Einsatz
Die Leiterseile "Klasse 7" sind hochflexible Kabel nach DIN 46438. Sie eignen sich sehr gut für die Errichtung eines vermaschten Potentialausgleichssystems nach DIN EN 50310.
Leiterseil Klasse 5 verzinnt und feindrähtig
Anwendungsart: flexibler Einsatz
Die Leiterseile Klasse 5 sind flexible Kabel (nach DIN VDE 0295 Spalte 3) für die Anbindung von Geräten und Bauteilen in das Potentialausgleichssystem. Sie eignen sich sehr gut für die Errichtung eines vermaschten Potentialausgleichssystems nach DIN EN 50310.
Leiterseil Klasse 2 verzinnt und mehrdrähtig
Anwendungsart: feste Verlegung - kombinierbar mit EMClots
Die Leiterseile Klasse 2 sind nach EN 60228 starre Kabel. Sie eignen sich sehr gut für die Errichtung eines vermaschten Potentialausgleichssystems nach DIN EN 50310. -
Schirmkontaktierung - Schirmklemmen
Befestigungen für Leiter- und Kupferseile helfen Ihnen, Stör- und Ausgleichsströme sauber abzuleiten und einen niederimpedanten Potentialausgleich zu schaffen. Die Komponenten können ohne Werkzeug einfach an die Kabel montiert werden und sorgen für eine optimale Kontaktierung des Kabelschirms. Ein Nachstellen des Federdrucks ist unnötig, denn auf dem Schirm lastet ein konstanter, ständiger Druck. Die Schirmklemmen gibt es jeweils in den Ausführungen Standard und Messing. Je nach Einsatzgebiet bieten sie konstruktive und funktionale Eigenschaften, die anhand ihrer Typenbezeichnungen (Abkürzungen) ablesbar sind.
EMV-STARTERBOX
Der Koffer für alle EMV-Fälle mit Befestigungen für Leiter- und Kupferseilen und Schirmklemmen.
Sammelschiene (10 x 3 mm)
Legende
• S = Schirm
• K = Klammer
• S = Sammelschiene
• Z = Zugentlastung

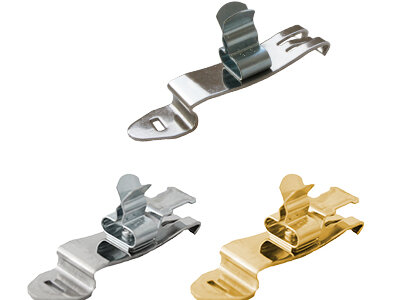

Hutschiene (35 mm)
Legende
• S = Schirm
• K = Klammer
• H = Hutschiene
• Z = Zugentlastung
Direktmontage (M4)
Legende
• S = Schirm
• K = Klammer
• D = Direktmontage
• Z = Zugentlastung
• M4 = Befestigungsbohrung -
Kabel
Die Motorkabel der SymFlex®-Baureihe sind für den Einsatz von frequenzgeregelten Antrieben optimiert. Die geringe Betriebskapazität/-induktivität des Kabelaufbaus, umschlossen mit einer Kombination aus Geflecht- und Folienschirm (100% Überdeckung), garantieren minimalste elektromagnetische Emissionen in benachbarte Elektronik-Stromkreise. Besondere Einsatzempfehlung bei: Hoher Antriebsdichte, langen Leitungslängen (> 20 m), hohen Taktfrequenzen der FUs / Regler und bei viel sensibler Automationselektronik im Umfeld der Antriebe.
Highlights:
✓ Minimierung von ungewollten Strömen ✓ Optimiert für frequenzgeregelte Antriebe ✓ Geringe Betriebskapazität und -induktivität garantiert minimalste elektromagnetische Emission ✓ Symmetrische Anordnung der Kabeladern ✓ Spezielles Cu-Geflecht und zusätzliche elektrostratische AbschirmungKabel +FE für PROFIBUS und PROFINET
Um die Leitungsführung in stark EMV-verseuchten Umgebungen zu ermöglichen, wurden die Kabel PROFIBUS-Kabel +FE und PROFINET-Kabel +FE entwickelt.
Symmetrisches Motorkabel SymFlex® EMV-DRIVE
Motorkabel vom Typ: 2YSLCYKJB
Die Motorkabel sind geeignet zur festen Verlegung in trockenen, feuchten und nassen Räumen, für den Einsatz im Freien sowie für den flexiblen Einsatz ohne zusätzliche mechanische Beanspruchung.
Symmetrisches Motorkabel SymFlex® EMV-DRIVE +FE
Motorkabel vom Typ: 2YSLCYKC-J
Um den Einfluss durch elektromagnetische Felder auf ein zulässiges Maß zu minimieren, werden die Leitungen mit einem speziellen Cu-Geflecht sowie einer zusätzlichen elektrostatischen Abschirmung versehen. -
Kupfergewebebänder
Kupfergewebeband konfektioniert und verzinnt
Das High-End-Produkt, wenn es um die Ableitung höherfrequenter Ströme (Kilohertzbereich) geht. Die Impedanz des flachen Kupfergewebebandes beträgt aufgrund seiner großen Oberfläche nur etwa 1/10 der Impedanz eines runden Leiters.
-
Zubehör
Kabelbinder elektrisch leitend (versilbert)
Die Hauptaufgabe des Kabelbinders, elektrisch leitend beschichtet (versilbert)
ist die großflächige Kontaktierung des Kabelschirms. Da dieser durch den Kabelbinder in seinem ganzen Umfang umschlossen wird, steht eine größere Oberfläche zur Ableitung etwaiger Schirmströme zur Verfügung.
Kabelbinder geschirmt
Die Hauptaufgabe des geschirmten Kabelbinders ist die Fixierung von Kabeln bei gleichzeitiger 360°-Schirmkontaktierung. Dieser ist ein universell
einsetzbares und schnell zu verwendendes Verbindungselement.
Presskabelschuh nach DIN
Presskabelschuhe dienen der Konfektionierung von feinstdrähtigen Kupferseilen. (Herstellung nach DIN 46235)
Aderendhülse nach DIN
Aderendhülsen dienen der Konfektionierung von feinstdrähtigen Kupferseilen. (Herstellung nach DIN 46228 Teil1)
-
Switche mit Ableitstromüberwachung
Modulare und kompakte industrielle PROFINET-Switche (managebar)
» weitere Informationen zu PROmesh-Produkten
PROFINET/Ethernet Switch PROmesh P9
Der PROmesh P9 ist der erste Ethernet/PROFINET Switch, welcher für die gesteigerten Performance-Anforderungen im PROFINET ausgerüstet ist und die Vorgaben an die Conformance Class B sowie Netload Class III erfüllt. Durch optimierte Schirmkontaktierungen in den RJ45-Buchsen und eine Ableitstromüberwachung verfügt der Ethernet/PROFINET Switch über eine im industriellen Umfeld benötigte hohe EMV-Festigkeit.
Highlights:
✓ Ableitstromüberwachung ✓ 9 x 100 MBit/s RJ45 Ports ✓ Optimierte Schirmkontaktierung ✓ Kompakte Bauform ✓ Anzeige der Portauslastung ✓ Anzeige von Discards auf der Web-Oberfläche
PROFINET/Ethernet Switch PROmesh P10
Der PROmesh P10 ist ein 10 Port-Gigabit-Switch für das industrielle Umfeld. Er eignet sich optimal für den Einsatz in PROFINET und Industrial Ethernet-Netzwerken. Er besticht besonders durch seine hilfreichen Diagnose- und Monitoringfunktionen, wie der Leitungsüberwachung im laufenden Anlagenbetrieb.
PROFINET/Ethernet Switch PROmesh P20
Der PROFINET/Ethernet Switch PROmesh P20 ist ein weiterer Switch der PROmesh-Serie von Indu-Sol. Die Funktionen des Promesh P9 finden sich in diesem Switch wieder. Neben der 20 Ports verfügt der P20 außerdem über eine Firewallfunktionionalität und Gigabitunterstützung.
Highlights:
✓ Ableitstromüberwachung ✓ 16 x 10/100 MBit/s RJ45 Ports ✓ 4 x 1000Base-X SFP-Ports ✓ Optimierte Schirmkontaktierung ✓ Kompakte Bauform ✓ 10 Millisekundengenaue Anzeige der Portauslastung ✓ Anzeige von Discards auf der Web-Oberfläche ✓ NAT Routing/Firewallfunktion ✓
Die richtigen Komponenten für Schirmung, Erdung & Potentialausgleich
Bis vor ein paar Jahren ist man bei Störungen in der Datenkommunikation noch von rein systeminternen Problemen ausgegangen, heute muss man diese Ansicht revidieren. Vielmehr sind äußere Einflüsse durch EMV (Elektromagnetische Verträglichkeit)-Störungen oder auch durch ungenügenden Potentialausgleich zunehmend die Ursache für gestörte Kommunikation.
Unsere EMV-Komponenten helfen Ihnen, die Elektromagnetische (Un-)Verträglichkeit in der feldbusnahen Umgebung zu minimieren.
Sie möchten ein Angebot?
Sie sind an unseren EMV-Komponenten interessiert? Gern können Sie ein Angebot anfragen. Bitte geben Sie zusätzlich zum Namen bei Bedarf den gewünschten Durchmesser in mm an.
EMV Prospekt
Die Broschüre erläutert den EMV-gerechten Aufbau und zeigt, wie sich Störeinflüsse messtechnisch detektieren lassen
