EMCheck® ISMZ I

Störströme intelligent erfassen

Stromzange - Messzange für Störströme

In komplexen Industrieanlagen finden oft unerwünschte Wechselwirkungen zwischen der Stromversorgung und der Steuerungstechnik statt, in deren Folge Funktionsstörungen in der Steuer- und Regelungstechnik auftreten können. Die Intelligente Strommesszange EMCheck® ISMZ I ist ein mobiles Erfassungsgerät für leitungsgebundene Störströme in Industrieanlagen, das selbständig Daten erfasst, bewertet und aufzeichnet.

Ihre integrierte Intelligenz ermöglicht dem Nutzer erste Voruntersuchungen und damit erste Abschätzungen zur EMV-Anfälligkeit der Anlage durchzuführen, ohne auf spezielle Gerätetechnik zurückgreifen zu müssen. Mithilfe der erfassten Messwerte kann eine Vielzahl von Störfällen ausreichend analysiert werden. Dadurch lässt sich der Einsatz von weniger leicht zu handhabenden Geräten und die Notwendigkeit von qualifiziertem Fachpersonal auf wenige Fälle minimieren.

Stromzange ISMZ I Produktvideo Lieferumfang der ISMZ I

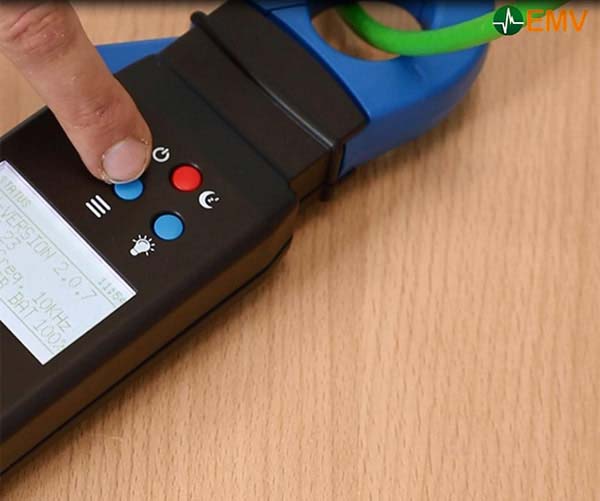

Stromzange ISMZ I Produktvideo Menüführung der ISMZ I
Stromzange ISMZ I Produktvideo Messung mit ISMZ I am Testaufbau

Highlights der Stromzange ISMZ I

  • Messen von Leck-, Schirm- und Störströmen
  • Datenaufzeichung auf einen internen Speicher für einen Zeitraum von bis zu 14 Tagen
  • Kompakte, tragbare, batteriebetriebene Stromzange
  • Einfache und intuitive Bedienung
  • Selbstständiges Erfassen, Bewerten und Aufzeichnen von Daten
  • Einfache Display- und Menüfunktionen zur Beurteilung des aktuellen Stromniveaus einer Leitung
  • Datenauswertung mittels zugehöriger Software auf einem herkömmlichen PC
  • Zusätzlich integriertes Speichermedium in Form einer herausnehmbaren SD-Karte (Memory Card)

Sporadische Störspitzen intelligent erfassen - mobil oder stationär

Um einen Stromverlauf zu analysieren, ist es wichtig, die Amplituden des Stromes zu kennen. Mit der EMCheck® ISMZ I sowie dem EMV-INspektor® V2 kann der Strom mit 40 kHz bzw. 50 kHz abgetastet werden. Für jeden Abtastpunkt erhalten Sie die Amplitude, um eine aussagekräftige Analyse zu realisieren. Die in den Geräten aufgezeichneten Stromdaten können Sie einfach mit der kostenlosen Software EMCheck® View öffnen.

Die Intelligente Stromzange erfasst aussagekräftige Amplituden ISMZ-Messdaten visualisiert in EMCheck® View

Stromzange EMCheck® ISMZ I

  • Portables Messgerät
  • Messen an einem Abtastpunkt
  • Strom wird mit 10, 20 bzw. 40 kHz abgetastet
  • Visualisierung und Analyse mit Bediensoftware
Der EMV-INspektor® V2 erfasst Amplitude, Spektrum und Frequenzanteile Messdatenansicht des EMV-INspektors® V2

EMV-INspektor® V2

  • Stationäres Mess- und Analysegerät
  • Messen an bis zu vier Abtastpunkten parallel
  • Strom wird mit 50 kHz abgetastet
  • Visualisierung und Analyse mit Webinterface

Produktdetails

Angebot für EMCheck® ISMZ I anfragen
Produktname Art. Nr.
122010020


Downloads

EMV permanent überwachen

Mithilfe unserer intelligenten Systemlösung zur Langzeitüberwachung "hören" Sie Ihre Anlage bezüglich EMV automatisiert und unterbrechungsfrei ab. Leitungsgebundene Störimpulse werden detektiert und lokalisiert.


EMV Prospekt

EMV Produktkatalog

Die Broschüre erläutert den EMV-gerechten Aufbau und zeigt, wie sich Störeinflüsse messtechnisch detektieren lassen

Produktkatalog

Produktkatalog Indu-Sol GmbH

Lösungen und Produkte zur Feldbus- und Netzwerkanalyse
